Обласний відкритий конкурс “ВЕЛИКОДНЯ ПИСАНКА: ВІД ІДЕЇ ДО ДИВА” STEM+ЛОІППО

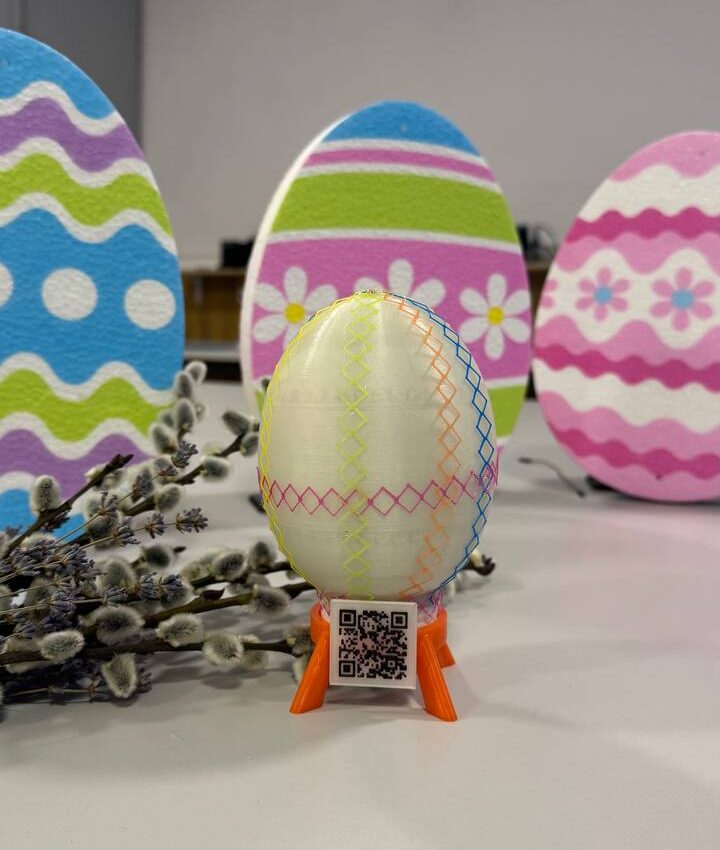

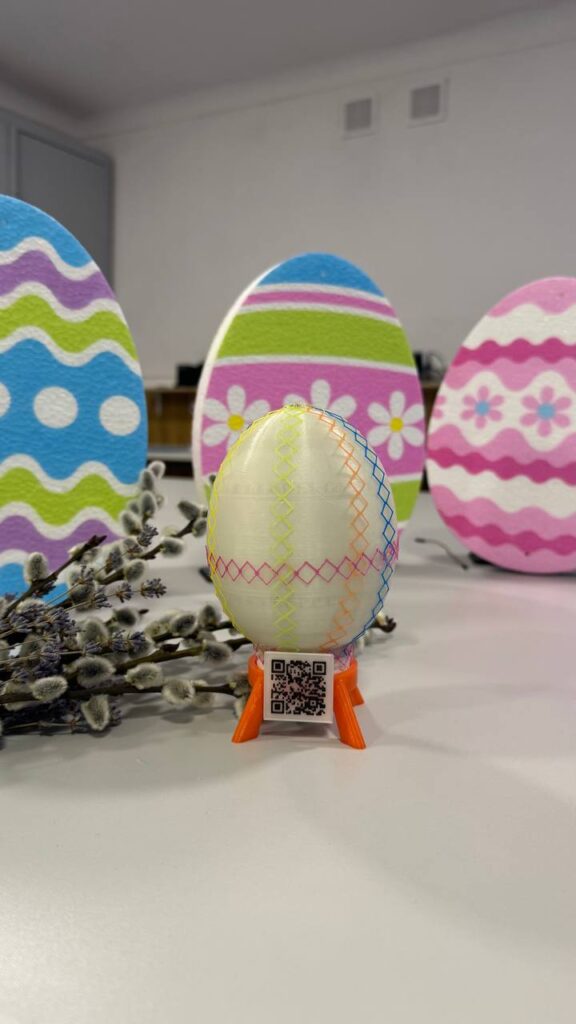

Назва роботи: «Smart Egg» – Автономний інтерактивний світильник з сенсорним керуванням на базі ESP32-C3
Виконавець : Котормус Ігор
Керівник проєкту : Береза Михайло Васильович, вчитель інформатики. Ідея та принцип роботи:
Створення компактного інтелектуального нічника у формі яйця з сучасним безконтактним керуванням. Пристрій базується на мікроконтролері ESP32-C3 SuperMini (архітектура RISC-V), який обробляє сигнали від сенсорного датчика TTP223. Користувач взаємодіє зі світильником через дотики до верхньої частини корпусу: коротке натискання змінює колірні режими адресної стрічки (28 діодів), а тривале утримання плавно регулює яскравість світіння.
Використані матеріали:
*Мікроконтролер: ESP32-C3 SuperMini (потужний модуль з підтримкою Wi-Fi/Bluetooth).
*Світло: Адресна світлодіодна стрічка WS2812B (28 пікселів).
*Сенсор: Датчик торкання (сенсорна кнопка) TTP223.
*Енергосистема: Li-Ion акумулятор 250 мАг, контролер заряду TP4057 з роз’ємом Type-C, мініатюрний підвищувальний DC-DC boost модуль (перетворює 3.7V від АКБ у стабільні 5V для роботи діодів та логіки).
*Корпус: Плафон-розсіювач та декоративна підставка, виготовлені з екологічного PLA-пластику методом 3D-друку.
* Керування: Механічна кнопка включення/виключення.
Технологія виготовлення:

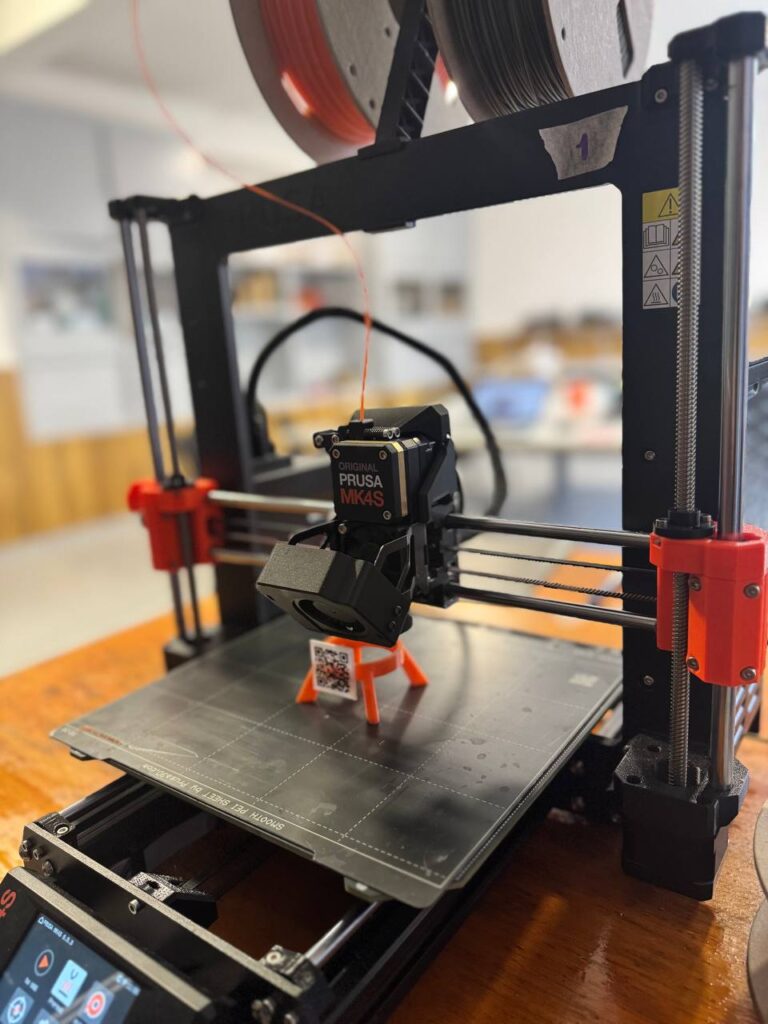

*3D-моделювання та друк: Розробка дизайну корпусу-яйця та підставки. Всі деталі надруковані на 3D-принтері з використанням PLA-пластику, що дозволило отримати легку конструкцію з властивостями м’якого розсіювання світла.
*Програмування: Написання коду на C++ (Arduino IDE) з використанням бібліотек для керування адресною стрічкою. Реалізовано алгоритми перемикання ефектів та програмного димування (регулювання яскравості).
*Електроніка: Складання схеми живлення з використанням підвищувального модуля для компенсації просідання напруги акумулятора. Монтаж компонентів у надкомпактному корпусі.
*Збірка: Фіксація модулів всередині 3D-друкованих частин, пайка провідників та фінальна ізоляція з’єднань.
Інструкція з експлуатації
*Увімкнення: Переведіть механічну кнопку в положення «ON». Світильник виконає стартову світлову анімацію.
*Керування: * Короткий дотик: Одне натискання на верхню частину корпусу змінює колір або світловий ефект (веселка, вогонь, статичне світло).
*Тривале утримання: Плавне регулювання яскравості (димування).
*Заряджання: Під’єднайте стандартний кабель Type-C. Коли індикатор на модулі TP4057 змінить колір (з червоного на синій/зелений) — акумулятор повністю заряджено.
*Важливо: Оскільки корпус виготовлено з PLA-пластику, не залишайте пристрій під прямими сонячними променями або поблизу джерел тепла вище 50°C. Для економії заряду вимикайте пристрій механічною кнопкою.
